    Ergebnis:

hier wurde der Eckradius ($1350.8$) und der Öffnungswinkel ($225^0$) berechnet

weitere Ergebnisse sind:
Radius bis zur Sitzkante (735,0)
Abstand vom Mittelpunkt, bis innerer Bankecke (281,3)
Abstand vom Mittelpunkt, bis äußerer Bankecke (516,9)
innere Öffnung am Bankende (1358,0)
Äußere Öffnung am Bankende (2496,0)
Gesamttiefe (1764,9)
Ergebnis:
Im oberen Bereich ist die Lehne dargestellt mit:
Obere Materiallänge 1055,6
untere Materiallänge 1001,5
obere Sichtlänge 1033,9
untere Sichtlänge 979,8
Materialhöhe 503,7
Sichthöhe 500,3
Übermaß (für Abschrägung $7,5^0$) 3,4
Einstellwinkel für Sägeblatt $22,30^0$
Einstellwinkel für DGA - 900 $3,09^0$
Materialbedarf für Einzellehne $0,50 m^2$
Materialbedarf für alle Elemente $2,52 m^2$
Anzahl der Elemente 5x
Im unteren Bereich ist die Sitzfläche dargestellt
Materiallänge 984,1
Materialbreite (Sitztiefe) bei gerundeter Ausführung, 508,9
Materialbreite (Sitztiefe) bei gerader Ausführung, 453,0
Länge an der Sitzkante, 608,9 bei gerader Ausführung
Länge an der Bogenkante, 562,5 bei gerundeter Ausführung
Bogen-Stichhöhe, 55,9
Bogenlänge, 577,2
Einstellwinkel für DGA - 900, $22,5^0$, Sägeblatt bleibt auf $90^0$ eingestellt.
Fläche für Einzelsitz, $0,39 m^2$
Gesamtfläche, $1,97 m^2$
Gesamtstückzahl, 5x

    Ergebnis:

Maßstabgetreue Darstellung mit 3D Funktion in DGA-VIEWder berechneten Erkerbank, Sitz gerade Ausführung

    Ergebnis:

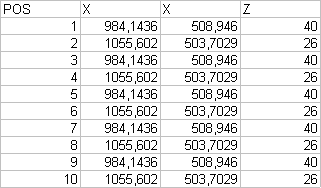

Stückliste über EXEL - Tabelle mit 2D Funktion in DGA-VIEWder berechneten Erkerbank, Sitz gerundete Ausführung.
