Beispiel 1: Pyramidenstumpf

Die eleganteste Berechnungsform für schräge Leibungen erhält man mit dem Modul Pyramidenstumpf, da hierbei nicht nur die Einstellwerte für den ''DGA-900'' und dem Sägeblatt berechet werden, sondern gleichzeitig die komplette Zuschnittliste erstellt wird.
Wir begeben uns in der Hauptauswahlmaske in die Maske für den Pyramidenstumpf. Die Breite von 1105 mm und Höhe von 2110 mm, sowie die Leibungstiefe von 353 mm entnehmen wir aus der Skizze. Den benötigten Gegenwinkel erhalten wir aus $90^0- 6,95^0= 83,05^0$. Ferner ist aus der Skizze das waagrechte Differenzmaß von 43 mm ablesbar. Da bei der Berechnung mit dem Pyramidenstumpf vier Seiten benötigt werden, bei diesem Beispiel aber nur drei Seiten vorhanden sind, ist bei dem unteren Differenzmaß ein Wert einzusetzen.
Dieser Wert sollte so gering wie möglich gewählt werden, damit er bei der Berechnung vernachlässigt werden kann. Wir setzen hier den Wert mit 0,001 mm ein.
Nach dem Betätigen der Rechnertaste erscheint ein Teilergebnis mit den Zuschnittwerten der aufrechten Teile sowie die Einstellwerte für den DGA-900 und dem Sägeblatt. Um die Materilabreite zu berechnen ist hier noch die Materialdicke einzugeben.

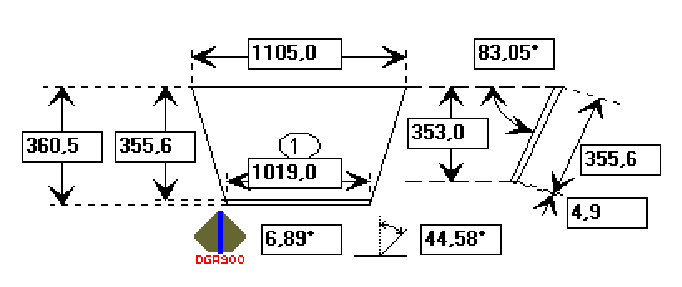

Nach erneuter Betätigung der Pfeiltaste erhalten wir das Ergebnis für das obere Querteil. Die unteren Werte sind gegenstandslos, da ja das Futter nur aus drei Teilen besteht.
